一、引言

随着消费电子、5G通信、物联网以及新能源产业的飞速发展，电子产品日益向微型化、高集成化、高可靠性方向演进。在这一趋势下，传统的丝印、喷码等标记方式在精度、耐磨性、环保性等方面逐渐无法满足要求。激光打标技术凭借其非接触、高精度、永久性、无污染等优势，成为电子产品精细化标记与光电器件制造中不可或缺的关键工艺。本文将系统阐述激光打标机如何实现电子产品的精细化标记，并深入分析其在光电器件领域的具体应用与技术要求。

二、激光打标技术原理与类型

激光打标是利用高能量密度的激光束在材料表面或内部进行局部照射，使材料发生物理或化学变化，从而留下永久性标记。根据激光器类型不同，主要分为：

• 光纤激光打标机：波长1064nm，适用于金属、部分塑料及合金，光束质量好，电光转换效率高。
• 紫外激光打标机：波长355nm，属于冷加工，热影响区极小，适合热敏材料（如PCB、晶圆、塑料封装）。
• 绿光激光打标机：波长532nm，介于红外与紫外之间，适用于对热敏感但又需要较高吸收率的材料。
• CO₂激光打标机：波长10.6μm，适用于非金属材料（玻璃、亚克力、陶瓷）。

在电子产品精细化标记中，紫外和光纤激光打标机应用最为广泛。

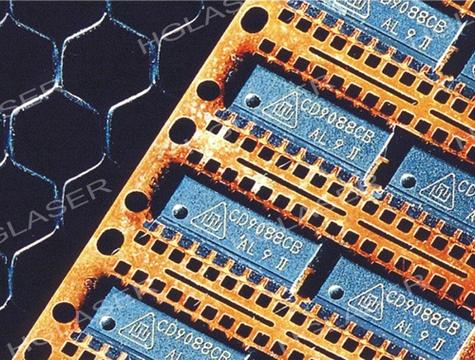

三、电子产品精细化标记的关键需求

电子产品标记通常需要满足以下要求：

1. 微米级甚至亚微米级线宽：二维码、序列号、规格代码等字符高度可小于0.5mm。
2. 高对比度与可读性：便于机器视觉自动识别。
3. 对基材无损伤：不得破坏电路、焊盘或封装表面。
4. 耐磨、耐腐蚀、耐高温：保证在全生命周期内可追溯。
5. 环保无耗材：避免油墨等化学物质残留。

四、光电器件中的激光标记应用

光电器件包括LED芯片、激光二极管、光电探测器、光耦、光纤连接器、光学镜头、滤光片等。其对标记的敏感度极高，要求不改变光学性能与电学特性。

4.1 LED芯片与封装

• 在LED芯片背面打标点位号、批次码，采用紫外激光，避免损伤发光层。
• 在LED封装支架或塑封体上打标字体，使用光纤激光低功率参数，防止塑封开裂。

4.2 激光二极管与VCSEL

• 激光二极管的腔面极易损伤，通常在电极侧或衬底背面标记，标准要求热影响区小于2μm。
• 高速VCSEL阵列需要在间距几微米内打标识别码，一般使用紫外皮秒激光，实现冷加工。

4.3 光学镜片与滤光片

• 光学镜头边缘常需标记型号、序列号，可采用绿光激光，避免镀膜损伤。
• 滤光片表面标记要求油墨，通常打标在支架上或玻璃侧面。
• 需严格控制激光功率，防止引入散射中心或改变透光率。

4.4 光耦与光电传感器

• 在黑色环氧封装表面打标白色或灰色字符，采用光纤激光或紫外激光调整参数可得到清晰标记。
• 需要注意引脚焊点附近不得出现热效应，禁用高平均功率长时间作用。

五、实现精细化的关键技术

1. 选用短波长、短脉冲激光器：紫外355nm配合纳秒/皮秒脉宽，实现冷剥离。
2. 高精度振镜与动态聚焦：定位精度≤3μm，重复精度≤1μm，确保微小字符边缘清晰。
3. 精确的功率与频率控制：低至0.1W量级输出，脉冲频率数百kHz以上。
4. 同轴视觉定位与自动对焦：粗精两级定位，配合CCD捕捉标记区域，自动映射打标路径。
5. 实时监测与反馈：能量计监测激光功率漂移，自动补偿，保证批次一致性。
6. 烟尘与碎屑处理：真空气刀或微吸尘装置防止污染损坏敏感器件。
7. 环境控制：温度、湿度、洁净度满足电子制造标准。

六、质量检测与标准

标记完成后需要进行验证：

• 显微镜下检查线宽、深度、边缘粗糙度。
• 机器视觉读取二维码，读取率≥99.9%。
• 包装后做高温高湿、温循测试，验证标记耐久性。
• 对光电器件额外测量光功率、波长漂移、暗电流等参数，确保打标未引起性能退化。
• 参照标准：IPC-A-610、J-STD-001、MIL-STD-130等。

七、发展趋势

• 更高精度：推进深紫外、飞秒激光在批量产线上的应用。
• 智能化：基于AI的工艺参数自整定与缺陷实时识别，实现在线闭环。
• 集成化：激光打标与固晶、焊线、测试集成于一条自动化产线。
• 颜色打标：在金属表面通过控制脉冲产生真彩色效果，提升产品档次。
• 内部打标：透明材料内部三维编码，扩展溯源信息。

八、结论

激光打标机通过选择适配的激光波长、脉冲特性和精确的光学控制，完全能够满足电子产品微米级精细标记要求，并对光电器件的功能性表面和光学性能影响极小。其在LED、激光器、光学镜头、传感器等制造中的应用，提升了产品追溯性、防伪性和可靠性。随着超快激光与智能控制的进步，激光精细打标将在电子与光电器件领域发挥更加不可替代的作用。
